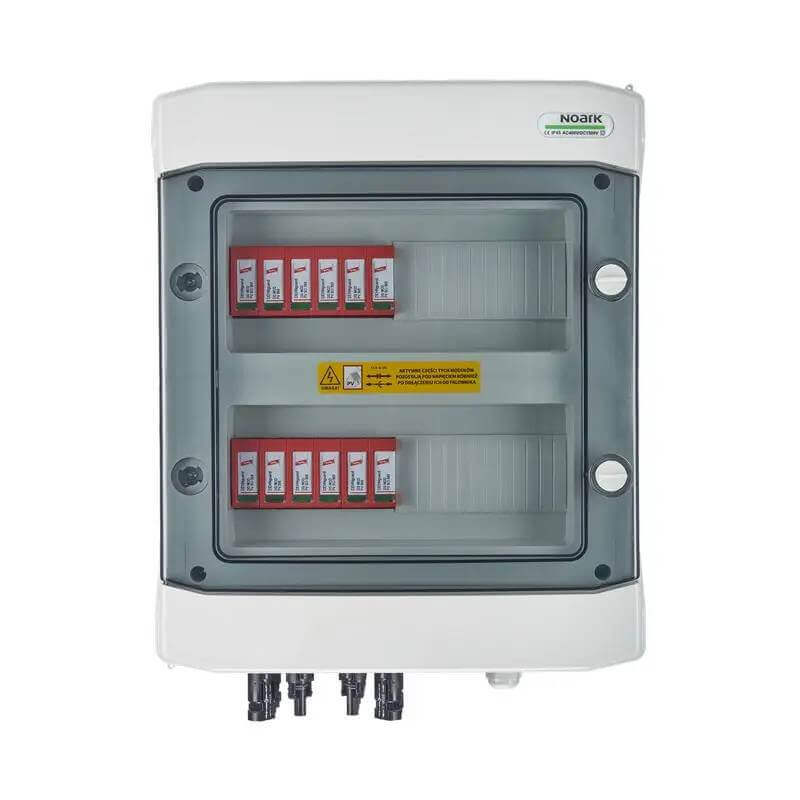

Rozvádzač s vysokým krytím EM-103 DC

Základné informácie

Spínací prístroj pre fotovoltaický panel. Rozvádzač IP65 so zvodičom prepätia Dehn 1000V DC typ 2, 4x PV reťaz, 4x MPPT

• 4 x modulárny obvod pre 4 mpt
• 4 x DC zvodič prepätia typ 2
• Pripravené na pripojenie
• Modulárny dizajn
• Panelové svorky MC4
• Stupeň krytia IP65
• Priehľadné dvierka
• Trieda ochrany: II
• Farba: biela

ELEKTRICKÉ A MECHANICKÉ PARAMETRE

• Model PHS 24T
• Počet modulov 24
• Vyrobené v súlade s EN 60670-1, EN 62208
• Stupeň krytia IP65
• Trieda ochrany II
• Menovité izolačné napätie (Ui) 690 V AC, 1000 V DC
• Skúška žeravou tyčou 650°C
• Odolnosť proti nárazu IK08
• Recyklovateľný plast bez obsahu halogénov

POUŽITÝ OBMEDZOVAČ PREPÄTÍ DC:

• Výrobca/model Dehn DG M YPV SCI 1000
• Vyrobené v súlade s PN-EN 50539-11
• Typ zvodiča Typ 2
• Maximálne napätie FV (UCPV) 1000V
• Skratová pevnosť (ISCPV) 10 kA
• Celkový vybíjací prúd (8/20 us) (celkom) 40 kA
• Menovitý vybíjací prúd (8/20 us) [(DC+/DC-) -> PE] (In) 12,5 kA
• Maximálny vybíjací prúd (8/20 us) [(DC+/DC-) -> PE] (Imax) 25 kA
• Úroveň ochrany napätia (UP) <= 4 kV
• Úroveň ochrany napätia pri 5 kA (UP) <= 3,5 kV
• Prevádzkový čas (tA) <= 25 ns
• Rozsah prevádzkovej teploty (TU) -40°C ... +80°C
• Indikátor prevádzky/poruchy zelený/červený
