Konštrukcia pre 4 solárne panely - šikmá strecha plech/lepenka

Konštrukcia pre 4 ks solárneho panela na šikmú strechu - krytina plech / lepenka

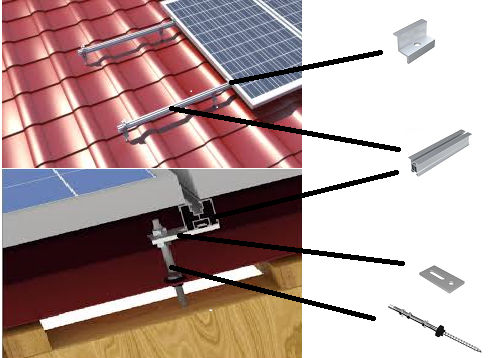

Konštrukcia sa montuje pomocou dvojzávitových skrutiek K-17 zaskrutkovaním do strešných krokiev. Potom na skrutku
K-17, adaptér K-03 sa montuje pomocou dvoch matíc. V konštrukcii je možné použiť všetky montážne profily dostupné v ponuke.

V prípade konštrukcie s rukoväťou typu L sa inštalácia vykonáva priskrutkovaním kľučiek na strešné krokvy pomocou dvoch vyhradených skrutiek do dreva K-16, ktoré sú dostupné v troch dĺžkach. Držiak je nastaviteľný, čo uľahčuje umiestnenie fotovoltaických modulov do jednej roviny. Rovnako ako v prípade skrutiek s dvojitým závitom je hák K-08-R kompatibilný so všetkými montážnymi profilmi v ponuke. V oboch prípadoch je držiak alebo adaptér pripojený k montážnemu profilu
pomocou "T-skrutky", vďaka ktorej je možné háčik/adaptér uchytiť v akomkoľvek bode profilu.

Konštrukcia obsahuje
Spojka montážnych profilov E-02	10 ks
Profil E-67-2220	4 ks
Koncová svorka 35 strieborná K-06-35mm (variant 30,35,40mm)	10 ks
Krytka na profil K-27 sivá	4 ks
Stredová svorka K-05	10 ks
Skrutka Imbusová M8-35 , K-18-35mm	10 ks
Posuvná drážka M8 s posuvnou pružnou guličkou K-04	20 ks
Montážny adaptér K-03	20 ks
Dvojzávitová skrutka K-17	20 ks
Skrutka T -M10-30mm, K-19-30mm	20 ks
Matica z nehrdzavejúcej ocele K-21 ,M10	20 ks
Uzemňovacia podložka K-39	10 ks
