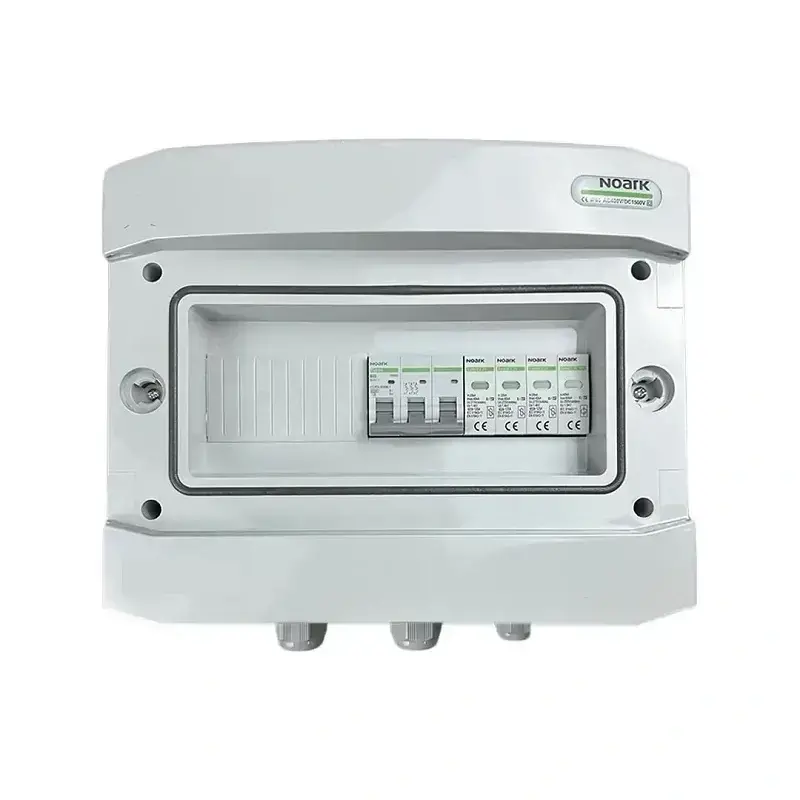

Rozvádzač EM-111N_AC s prepäťovou ochranou Noark typ 2, 32A 3-F

Základné informácie

Hermetický IP65 AC prípojný rozvádzač s AC prepäťovou ochranou Noark typ 2, 32A 3-F

                                                  ZÁKLADNÉ PARAMETRE AC STRANA

• AC prepäťová ochrana | Typ                                                             Noark | T2
• Nadprúdový istič                                                                             Noark B32A 3F

                                               ELEKTRICKÉ A MECHANICKÉ PARAMETRE

• Model                                                                                             PHS 12 T
• Počet polí                                                                                       12
• Rozmery puzdra bez tlmiviek a MC4 (Dĺžka|Šírka|Výška)                    144. 00 | 259.00 | 319.00
•       Dizajn v súlade s                                                                       EN 60670-1, EN 62208
• Úroveň bezpečnosti                                                                         IP65
• Trieda ochrany                                                                                II
• Menovité izolačné napätie Ui                                                          400 V AC, 1500 V DC
• Test žhaviacej tyče                                                                          650°C
• Odolnosť proti nárazu                                                                    IK08
• UV odolnosť                                                                                   Áno
• Recyklovateľný plast                                                                       bezhalogénový
• Pracovná teplota                                                                            -25ºC – +60ºC

                                                       Použitý nadprúdový istič (MCB) (1)

• Výrobca / Model                                                                             Noark / Ex9BN 3P B32
• Menovitý prúd                                                                                32A; 3-F
• Menovité prevádzkové napätie                                                       Ue230/415 V AC

                                                                                                              - 72 V DC to the pole (1P, 2P)

                                                                                                              - 48 V DC to the pole (3P, 4P)

• Minimálne napätie                                                                        12 V AC/DC
• Menovité impulzné výdržné napätie Uimp v súlade s IEC

              60898-1                                                                                      6 kV

• Menovité impulzné výdržné napätie Uimp v súlade s IEC

              60947-2                                                                                      6 kV

• Menovitá skratová vypínacia schopnosť Icn v súlade s IEC

              60898-1                                                                                      6 kA

• Menovitá skratová vypínacia schopnosť Icn v súlade s IEC

              60947-2                                                                                    10 kA

• Menovité napätie izolácie                                                              Ui690 V AC
• Počet pólov                                                                                    3
• Frekvencia                                                                                     50/60 Hz
• Charakteristický                                                                             B
• Dizajn v súlade s                                                                           IEC/EN 60898-1, IEC/EN 60947-2
• Mechanická odolnosť                                                                   20 000 spojení
• Elektrická odolnosť                                                                      10 000 spojení
• Trieda energetického obmedzenia                                                3
• Kategória použitia                                                                        A
• Smer podávania                                                                           Akékoľvek (hore alebo dole)

                                                      Použitý obmedzovač prepätia AC (SPD)

• Výrobca / Model                                                                          Noark Ex9UE2 20 3PN 275
• Pripojenie                                                                                    L-N/PE                N-PE
• Vyrobené v súlade s                                                                     EN 61643-11
• Typ oddeľovača                                                                           Typee 2 (klasa II, C, T2)
• Zhotovenie vložky                                                                       MOV (Varistor) GDT (Iskrisko)
• Menovité napätie Un                                                                   230 / 400 V AC
• Referenčné skúšobné napätie UREF                                              255 V AC
• Trvalé pracovné napätie Uc                                                         275 V AC 255 V AC
• Frekvencia f                                                                                50/60 Hz
• Nominálny vybíjací prúd In (8/20 μs)                                          20 kA k pólu         40 kA k pólu
• Maximálny impulzný prúd Iimp (10/350 μs)                                12 kA k pólu
• Maximálny vybíjací prúd Imax (8/20 μs)                                     40 kA k pólu
• Úroveň ochrany napätia Up pre elektrickú energiu In                  1,4 kV                    1,5 kV
• Úroveň ochrany napätia Up pre elektrinu Imax                             2 kV                     1,5 kV
• Úroveň ochrany napätia až do 5 kA (8/20 μs)                                1 kV                        -
• N-PE Dodržujte aktuálnu hasiacu schopnosť Ifi                             -                          100 A
• Občasné prepätia Ut (pozastavené)                                              335 V 1200 V
• Zostatkový prúd IPE od UREF                                                      ≤ 1 mA
• Obmedzovač napätia pre prúd 1mA                                             387 – 473 V
• Doba odozvy      ≤ 25 ns                                                             ≤ 100 ns
• Maximálna ochrana poistky                                                        125 A gG
• Schopnosť odolávať skratovému prúdu                                      50 kA
• Odolnosť proti skratu ISCCR                                                       10 kA
• Súčiniteľ prúdu k                                                                                           1kA
• Typ systému LV                                                                                        TN-S, TT (3+1)
